NX11新增功能講解—變距偏執面

2021-03-0315:08

在我們NX11版本中新增加了一個【變距偏執面】的功能,下面給大家介紹下這個新功能的用法。

【變距偏執面】:偏執體的多個區域,其中部分區域?yàn)楹愣ㄆ珗?zhí),部分區域?yàn)榭勺兤珗?zhí),以在恒定偏執區域之間橋接。

下面我們來看下這個案例:

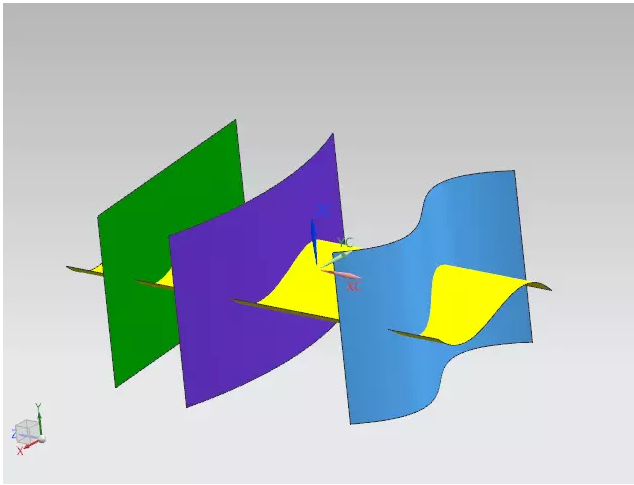

黃色的面為要偏執的面,綠色、紫色、藍色三個面劃分了三個區域,不同的區域之間進行偏執。

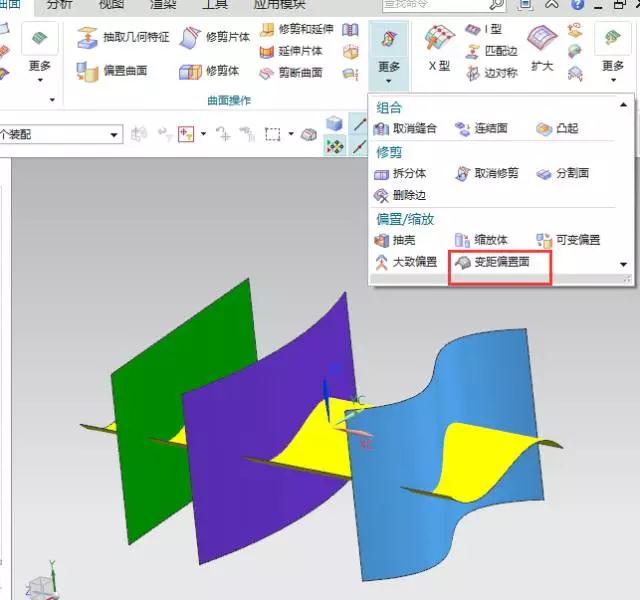

在曲面操作中點擊選項【更多】下拉菜單,找到【變距偏執面】

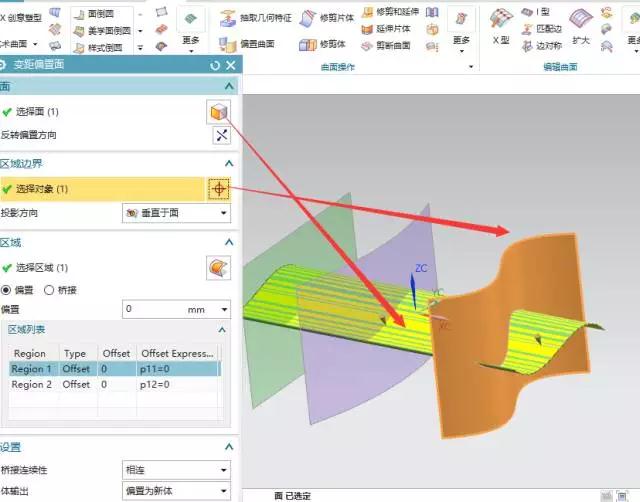

選擇黃色的面為被偏執的面,然后選擇藍色的面為區域邊界

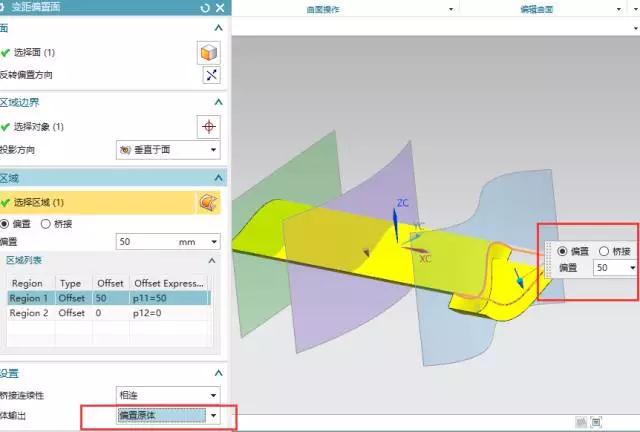

然后再區域列表中選擇需要偏執的面,輸入偏執距離,可輸入正負,或者直接點擊黃色面上的箭頭直接輸入,體輸出選擇偏執原體。

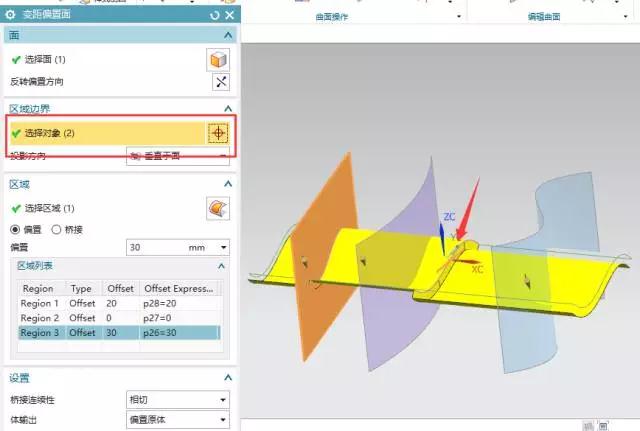

這里我們不僅可以用面來作為區域邊界來確定要偏執的區域,還可以用線來作為邊界對象來進行變距偏執





?
