SE手動生成爆炸視圖

2021-03-0315:08





在SolidEdge中做爆炸視圖時,大家往往都會優先使用自動爆炸視圖這個命令。這個命令也的確不負眾望為工程師帶來了更加智能簡單快捷的操作體驗。然而當自動爆炸不能使用時,我們通過手動爆炸一樣可以達到想要的效果。下面通過一個CATIA裝配體在SolidEdge中生成爆炸圖和工程圖的案例為大家介紹

SolidEdge的手動爆炸視圖命令。

選擇CATIA裝配文件直接打開



在ERA環境下單擊“爆炸”按鈕



分別選擇所要爆炸的零件和在爆炸中保持靜止的零件



選擇爆炸方向



設置爆炸距離35mm,在爆炸方式中選擇均勻散開部件,單擊確定。



爆炸圖如下



在主頁菜單修改選項卡中選擇拖動部件按鈕,在彈出的拖動部件選項卡中選中移動選定部件和移動按鈕,單擊接受后拖動鼠標移動零件。



爆炸效果如下

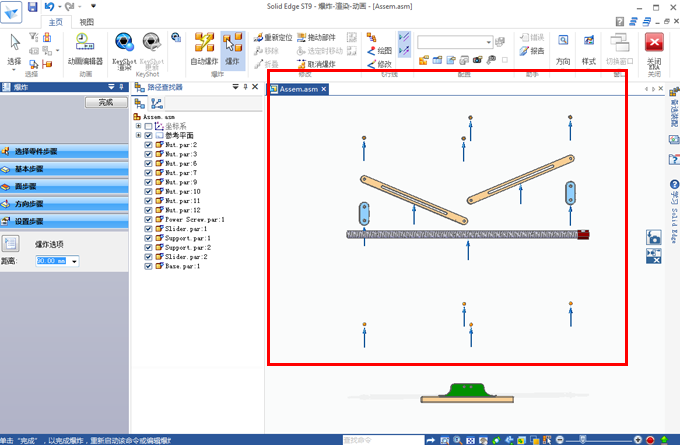

在前面設置爆炸距離時,我們可將距離設為90mm后確定直接得到如下爆炸圖。



完成爆炸圖設置,保存當前顯示配置。


、







?
