SE軟件ST10版本草圖變化

2021-03-0315:08



順序草圖中增大了柵格



ST10之前的版本圖紙柵格只是根據窗口中心的所選參考平面來調整大小。



3D 草圖中可用的分割命令

3D 草圖選項卡中現在有分割命令,用于分割任何 3D 草圖元素類型??梢栽谥付P(guān)鍵點分割元素。分割元素時,會自動創建關系。分割 3D 草圖時,通過草圖創建的特征會響應分割命令。

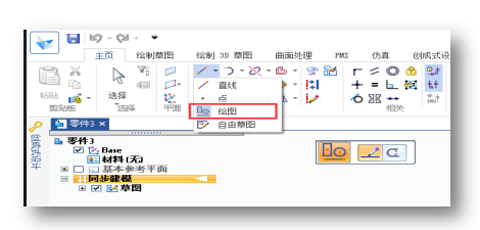

草圖中的新繪圖命令

可以使用新的繪制草圖選項卡→線列表→繪圖命令 通過畫筆、手形或鼠標進行繪圖。這個命令可以把手繪形狀會轉換成精確的幾何體。此命令僅在 Windows 10的1067 版本上啟用。





創建幾何體選項將畫筆模式設為“創建幾何體”??梢酝ㄟ^拖動畫筆、手形或鼠標創建幾何體。修剪幾何體選項將畫筆模式設為“修剪幾何體”。通過拖動畫筆、手形或鼠標修剪或刪除幾何體。

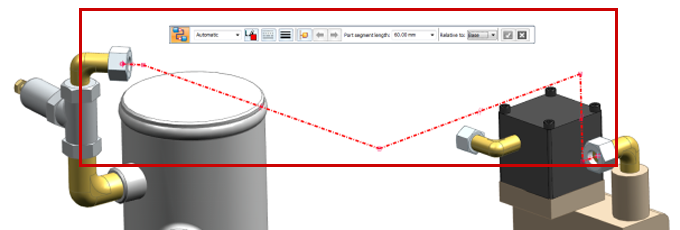

3D 草圖中的快速布管命令

快速布管命令在 3D 草圖環境中可用,因此可自動在兩個點之間創建 3D 草圖路徑。此命令在 3D 草圖中稱為管線路徑,且此命令條包含的選項比標準快速布管命令條要多。在 3D 草圖中使用此命令時,可使用其他選項來應用顏色和線條樣式,以及創建相對于用戶定義坐標系的路徑。







?
