NX通過變化掃掠創建曲面

2021-03-0315:08

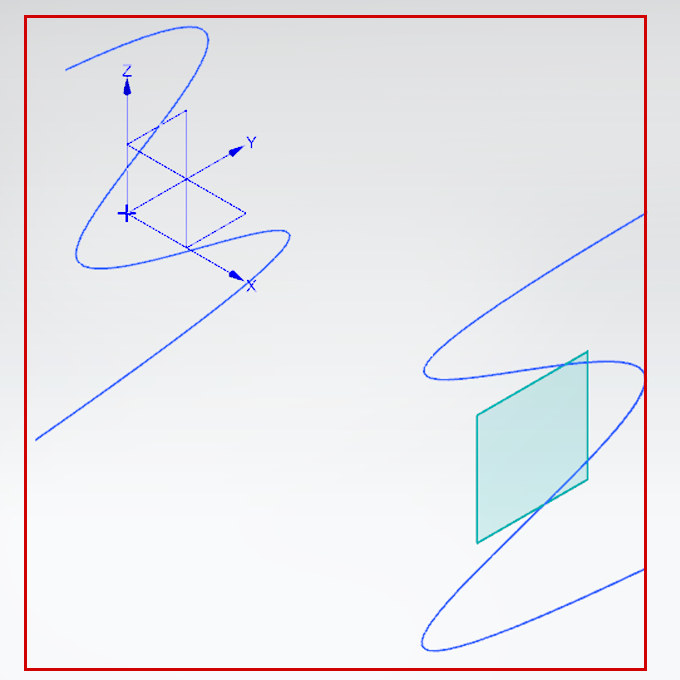

如圖,通過兩條曲線來創建曲面

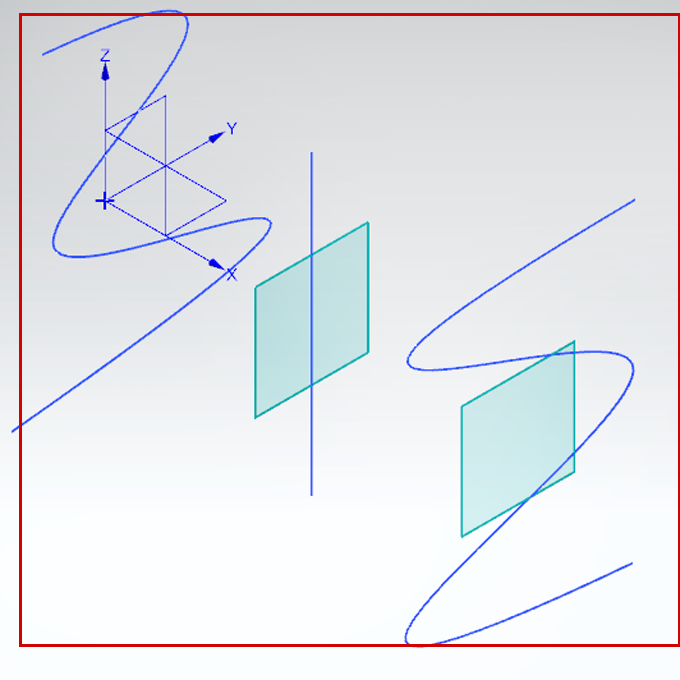

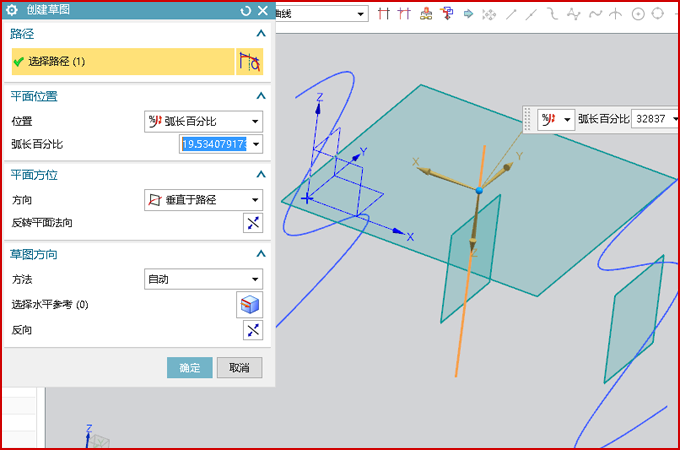

首先,先在兩曲線中間位置創建平面,并繪制出一條直線作為掃掠截面線。




接下來我們選擇變化掃掠命令:

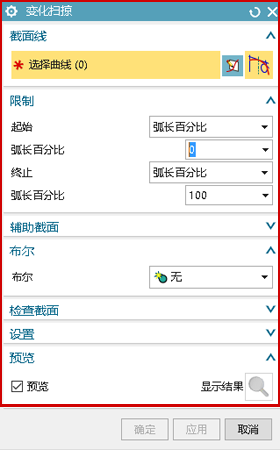

出現窗口:





選擇剛剛繪制的直線作為截面線:

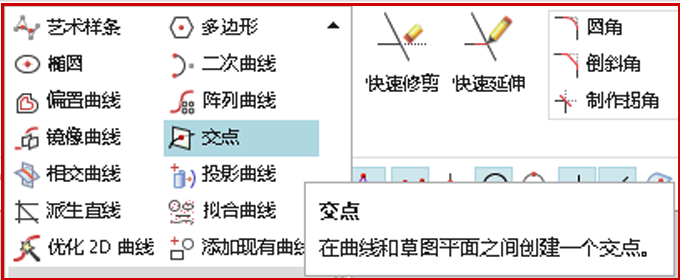

確定,選擇交點命令:

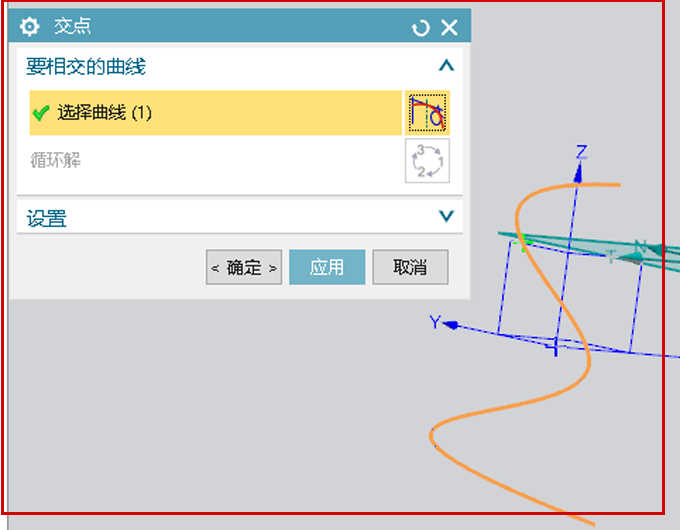

分別去選取兩條曲線:

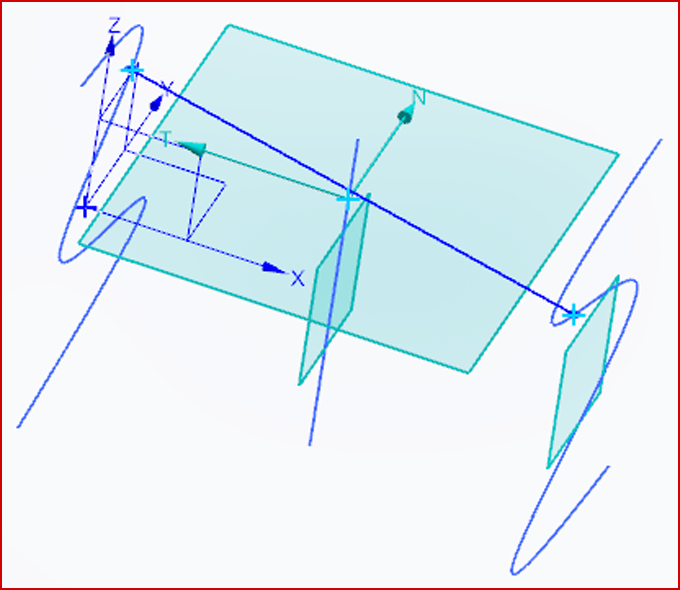

通過剛剛所做的交點繪制一條直線:




完成草圖:

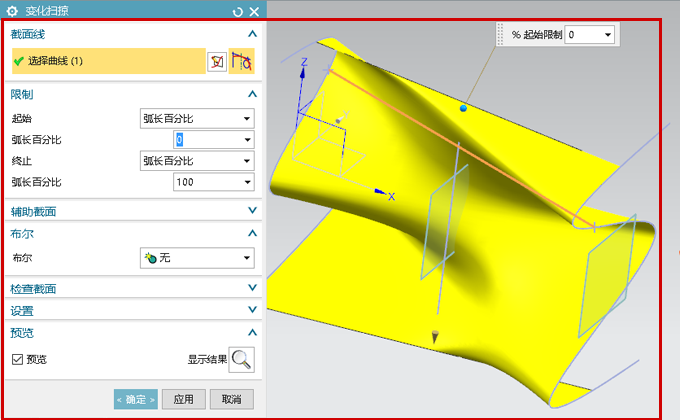

根據情況調節起始、終止限制,調整曲面大小。

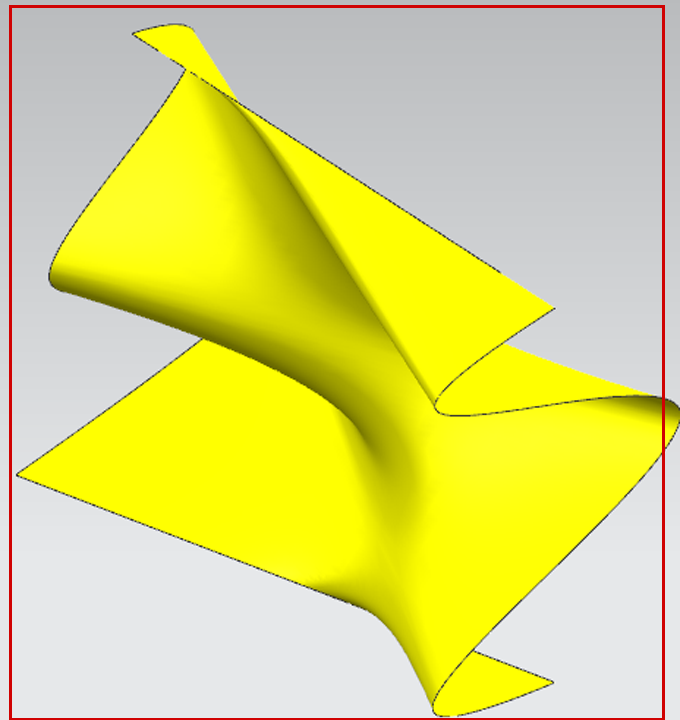

將坐標系,基準面,草圖所在圖層不可見得到最終曲面。
