NX制圖模塊定制符號

2021-03-0315:08



在制圖環境下,為了滿足需求,需要在圖紙中加入一些符號,但是有些特殊符號在NX中沒有,或者是不滿足需求,這樣我們就要進行定制我們個人的符號庫來滿足我們的需求。




1、點擊資源條重用庫-定制符號-Ship Symbol Library,右鍵新建文件夾,根據需求命名。

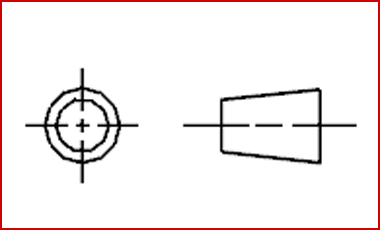

2、進入制圖環境,在制圖環境下繪制出想要定制的符號。



3、點擊資源條制圖工具,定義。或點擊菜單-插入-符號-定義定制符號。



4、選擇剛剛新建的文件夾。



5、命名,兩個名稱最好相同。



6、選擇剛剛繪制好的符號,使符號全部高亮,并選取合適點作為指定點。

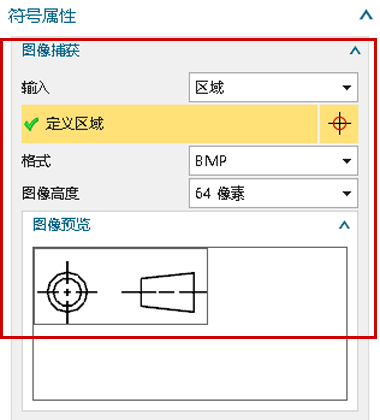

7、在圖像捕獲中選擇區域,然后去框選繪制的符號,調整選擇框,直至圖像預覽中出現的圖像滿意為止。



8、點擊確定。并點擊資源條中的定制?;螯c(diǎn)擊插入-符號-定制。選擇剛剛新建的文件夾,選擇定制的符號。



9、將定制好的符號調整好關聯和比例后放到合適的位置即可。








?
