NX行位公差標注框指引線樣式調整方法

2021-03-0315:08

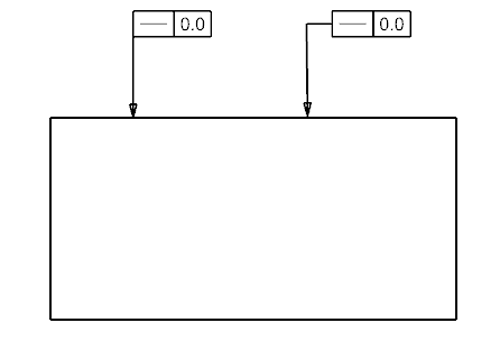

行位公差標注的時候,指引線總是要從框格中引出,并且與框格相連接。但是我們會經??吹絻煞N標注方式如圖:




在NX當中,可以實現這兩種方式的標注,并且短橫線的長度也可以調整。操作方法如下:

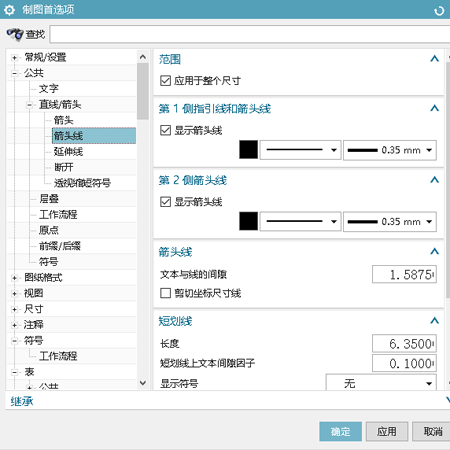

1、點擊:菜單→首選項→制圖,然后選擇:公共→直線/箭頭→箭頭線。





2、選擇短劃線,修改長度,當長度為0的時候,行位公差標后就沒有短橫線了,這里可以任意設置想要的短橫線長度。

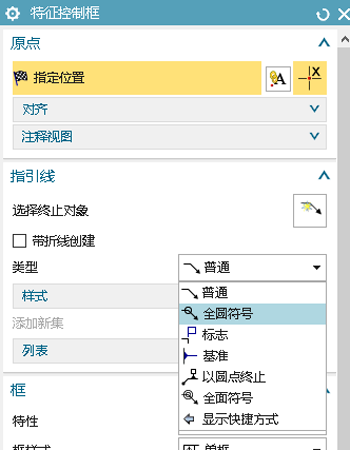

3、修改好后點擊確定,在使用標注的時候有可能不會發生變化,原因是因?yàn)殡娔X并沒有去讀取新的默認設置,這時候需要進行如下操作:點擊對話框右上角重置按鈕→并將指引線樣式選擇至帶圓符號→再將指引線樣式切回普通就會顯示正常了。











?
