NX通過顏色篩選裝配體零件

2021-03-0315:08

在裝配零件特別多的情況下,想要快速定位到某一零件或某一類零件操作繁瑣,這時我么就可以通過給同類零件上色,單獨選定這個顏色,使之單獨顯示。

如圖為一總裝零件:




現(xiàn)在只想顯示總裝中的黃色零件或部分,操作如下:

1、點擊顏色過濾器,出現(xiàn)對話框:

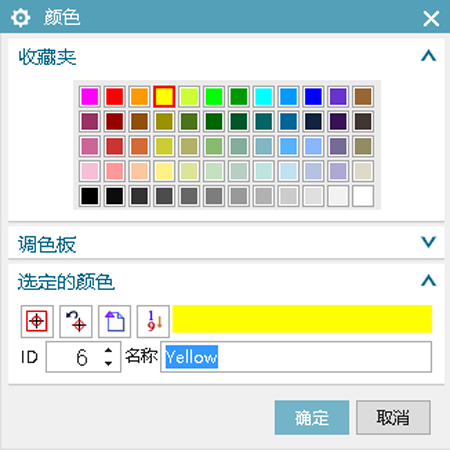

2、點擊從對象繼承,選擇任意黃色零件:




記錄下顏色ID為6,點擊確定。

3、按快捷鍵Ctrl+W,隱藏全部:



4、點擊菜單→編輯→顯示和隱藏→顯示所有此類型對象,出現(xiàn)窗口:




5、點擊左下方顏色,并在ID后輸入6,回車確認輸入。


6、點擊確定→確定,此時,屏幕就顯示出了所有黃色零件。



此方法還可用于只顯示某一圖層、某一尺寸等特征類零件




?
