NX(UG)宏---簡單應用

2021-03-0315:08

是一個文件,它存儲一系列描述 NX 會話中用戶與鍵盤和鼠標交互的語句。任何一組交互輸入操作都能夠錄制在宏文件中,然后只需回放該宏文件即可重復操作。宏適用于執行簡短、重復的任務,并且能夠針對您的工作環境而定制。


說的簡單明了,不過也挺官方的,咱們直接用宏做點實事吧:


以下實例基于NX11.0 加工模塊



要解決的問題:

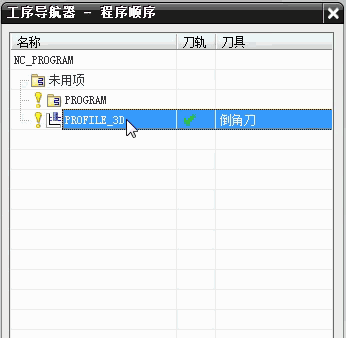

在UG中我們復制一個已經生成的刀路在進行粘貼時它是這種狀態;


也就是說,即使我們什么也不改這個程序也需要重新生成一下,否則程序后面并不是綠色對號,咱們且不談復制下來一個什么參數也不改的程序有什么用,單就是看著也不爽!



那么我們可以讓復制下來程序不用經過運算也能是綠色的尾巴么?當然可以。而且方法肯定不止一種,我們今天講其中一種方法在輔以宏,看看效果;



思路:使用變換→不改變?nèi)魏挝恢脜?shù)→屬性為復制→確定

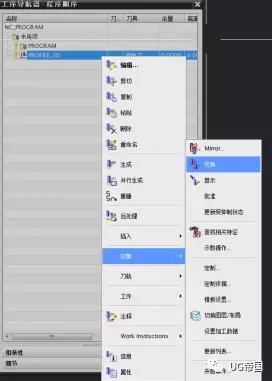

第一步:選中要復制的對象準備進行變換(如下圖↓↓↓↓

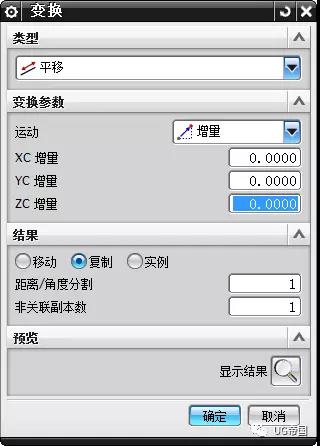

第二步:定義變換屬性,切記把所有參數都選擇更改一遍,即使它默認是你想要的參數(如下圖↓↓↓);

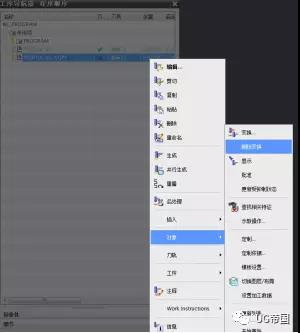

第三步:刪除變換屬性

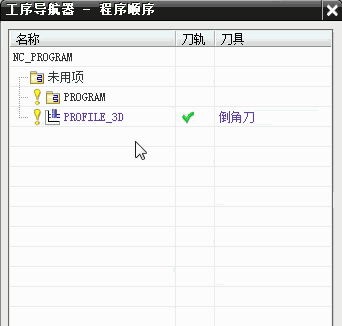

刪除之后,小綠尾巴就回來了;

這樣一套曲線救國策略就達到了我們想要的結果;


可是,這樣一套動作偶爾為之還可以,經常使用還是過于麻煩,這時候就需要宏來救場了;



第一步:按進入訂制界面(Ctrl+1),把上面所使用到的右鍵命令全部放到工具條中(傳說錄制宏時點右鍵選擇命令是無法錄制成功的)。要用到的右鍵命令有“變換”和“刪除變換”

第二步:使用快捷鍵啟動宏錄制(Ctrl+Shift+R),在彈出來的對話中取個名字并選擇個你能記住的位置;

第三步:重復上文中操作,要把右鍵選擇的動作換成點擊工具條命令的動作,一直進行到刪除變換為止;

第四步:結束宏錄制(Ctrl+Shift+R),調用宏進行驗證(Ctrl+Shift+P;

最后一步:進行命令訂制,使用用戶命令調用宏;


大功告成,來看看效果吧:


有人會問了,這有什么用呢?


答:其實這個可以繼續往下錄,可以接上你想要的各種交互窗口,比如五軸常用的Z偏置(抽刀長)。。。。。。哈哈,制約你的只有你自己的想象力!

?
